Seizmička zaštita. Sistem za izolaciju od vibracija za autonomnu jedinicu napajanja.
Klijent i zadatak
Jedno resorno preduzeće obratilo nam se sa zahtevom za sistem seizmičke zaštite za autonomnu jedinicu napajanja težine 1.000 kg, projektovan da izdrži seizmički uticaj od 9 stepeni po MSK-64 skali.
Rešenje

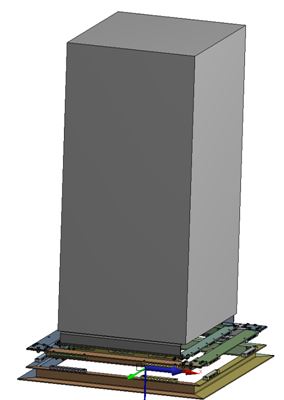

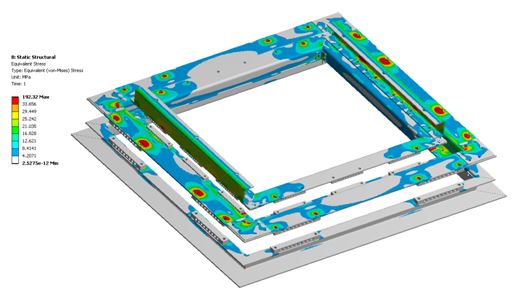

Projektovali smo dvonivo platformu za izolaciju vibracija na bazi dve vrste kablovskih izolatora vibracija. Naši partneri su izvršili dinamičke i proračune čvrstoće korišćenjem softvera ANSYS metodom konačnih elemenata kako bi verifikovali rešenje.
Rezultat
Testiranje je pokazalo da platforma efikasno štiti autonomnu jedinicu napajanja od udarnih seizmičkih opterećenja sa amplitubom ubrzanja od 200 m/s² i trajanjem polutalasa od 30–50 ms, u skladu sa zahtevima GOST RВ 20.39.304–98 za opremu grupe 1.2.3.

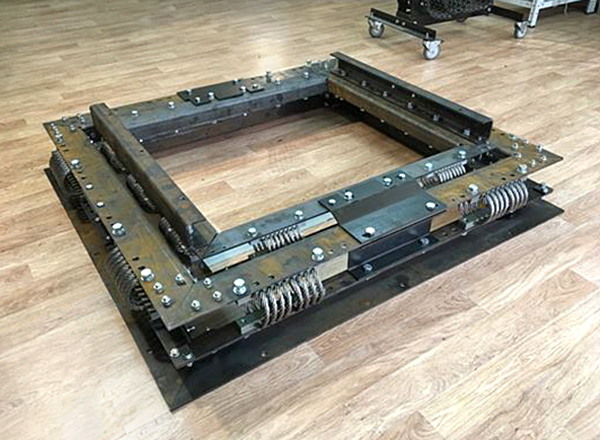

Na fotografiji — "maketa" platforme: proverili smo dizajn, zatim projektovali i proizveli sličnu platformu za isto preduzeće za jedinicu napajanja težine 1.700 kg.Dodatne fotografije
