Sistema de aislamiento de vibraciones ferroviario para el complejo de videovigilancia de monitoreo de vías férreas.
Tarea

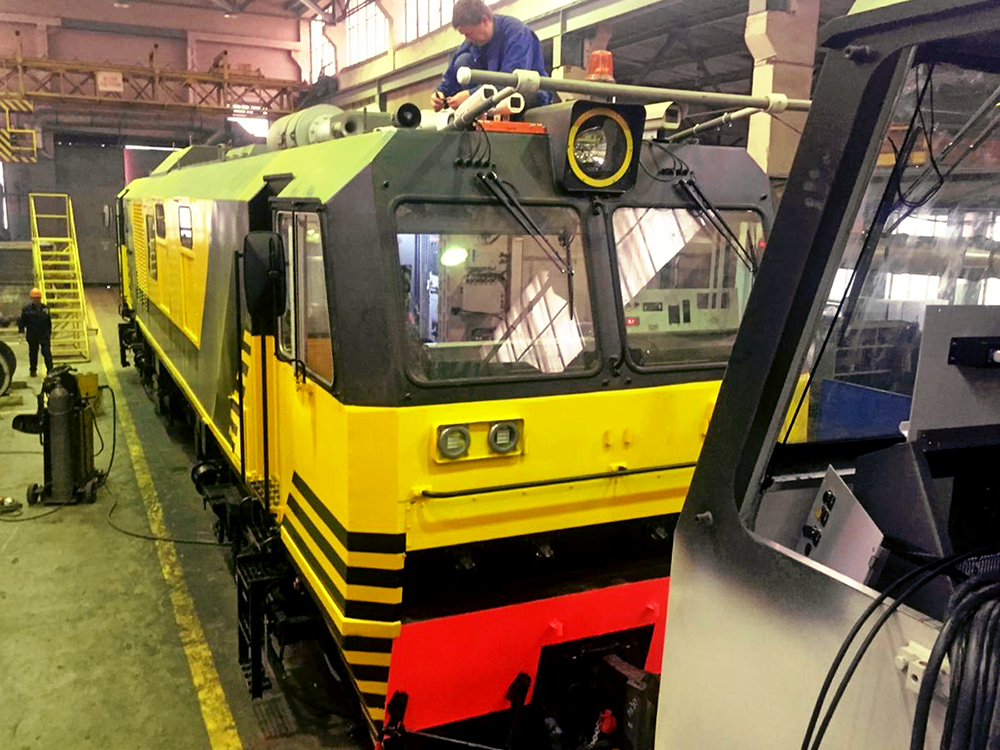

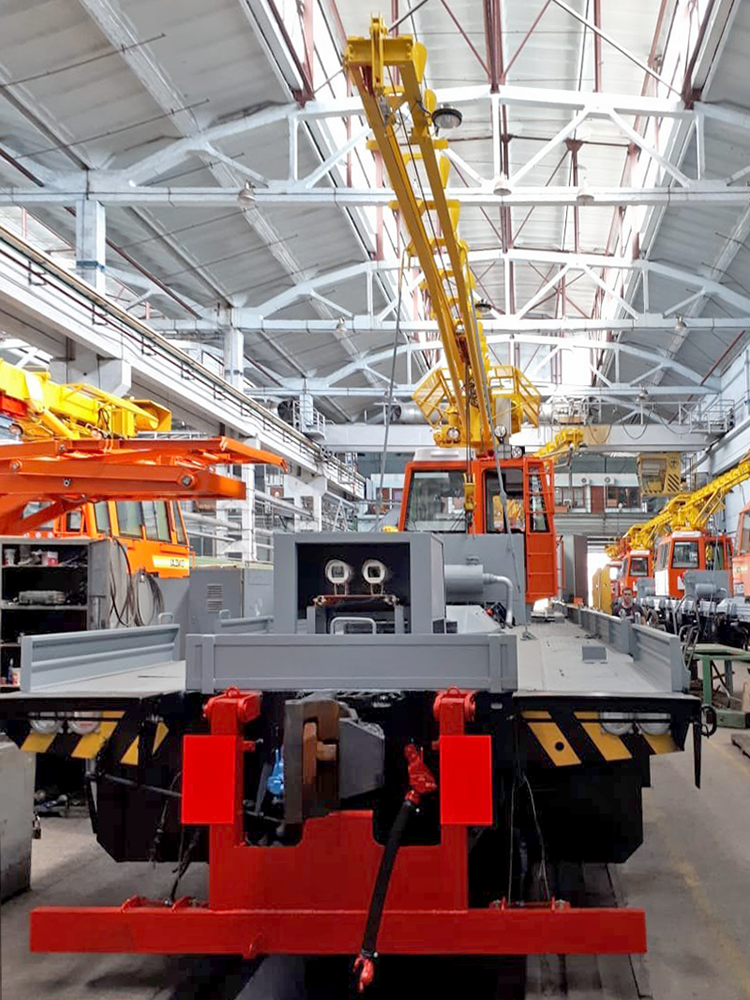

El sistema de videovigilancia está instalado en locomotoras ferroviarias y está destinado a analizar la seguridad de la vía férrea respecto a la presencia o aparición de objetos extraños en ella. El cliente necesitaba mejorar la calidad de las imágenes capturadas por las cámaras, así como garantizar la integridad de las cámaras durante el acoplamiento/desacoplamiento del tren. Las principales fuentes de interferencia fueron las vibraciones de la unidad de potencia de la locomotora y los repetidos impactos al pasar sobre las uniones de los rieles. Inicialmente, el cliente utilizaba un sistema de aislamiento de vibraciones personalizado basado en muelles y amortiguadores de muebles. La masa de este sistema era de unos 40 kg (con un peso total de la cámara de 8 kg). El sistema existente era ineficaz porque las imágenes capturadas aún requerían reducción de ruido, que era manejada por los programadores del cliente desarrollando software especializado.
Solución

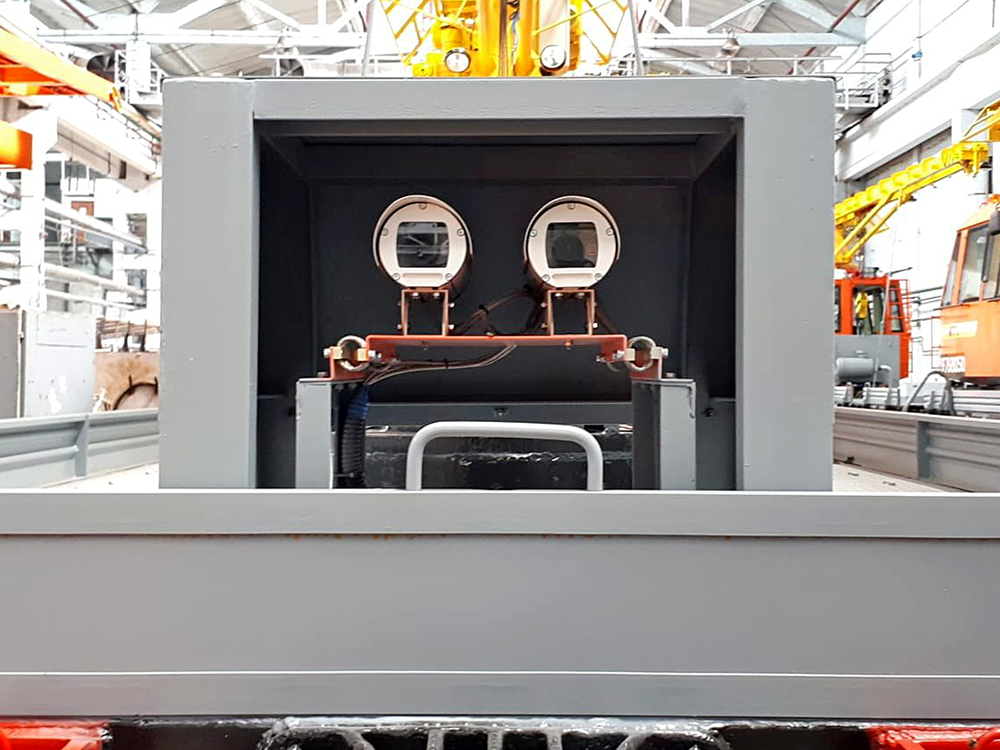

Diseñamos un sistema de aislamiento de vibraciones basado en cuatro aisladores de vibración de cable que cumplen plenamente con los requisitos del cliente. Este sistema tiene rigidez variable en tres direcciones mutuamente perpendiculares. Esto nos permitió establecer la frecuencia natural del sistema para un aislamiento efectivo de las vibraciones de la cámara, mantener una orientación estable de la cámara y prevenir daños. Además, el peso de nuestro sistema es de sólo 4 kg.
Resultado
Las imágenes de prueba mostraron que las imágenes de la cámara no requieren procesamiento adicional de software y pueden ser utilizadas directamente por el sistema de análisis de video. El peso del sistema se redujo casi diez veces, simplificando enormemente la instalación (ahora se necesita una persona en lugar de dos). El producto ahora se produce en serie, y el cliente está satisfecho.
