Protección sísmica. Sistema de aislamiento de vibraciones para una unidad de suministro de energía autónoma.
Cliente y tarea
Una empresa departamental se acercó a nosotros con una solicitud de un sistema de protección sísmica para una unidad de suministro de energía autónoma con un peso de 1.000 kg, diseñado para resistir un impacto sísmico de 9 puntos en la escala MSK-64.
Solución

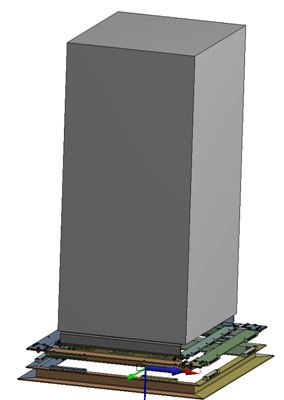

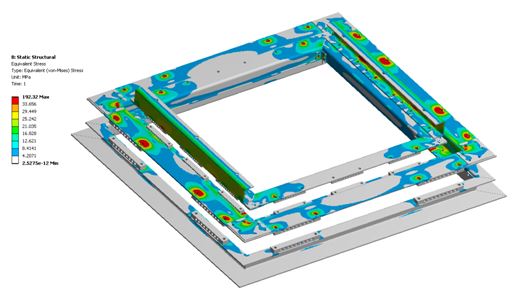

Diseñamos una plataforma de aislamiento de vibraciones de dos niveles basada en dos tipos de aisladores de vibración de cable. Nuestros socios realizaron cálculos dinámicos y de resistencia utilizando el software de elementos finitos ANSYS para verificar la solución.
Resultado
Las pruebas mostraron que la plataforma protege efectivamente la unidad de suministro de energía autónoma de impactos sísmicos con una amplitud de aceleración de 200 m/s² y duraciones de media onda de 30-50 ms, de acuerdo con los requisitos de GOST RВ 20.39.304-98 para el equipo del grupo 1.2.3.

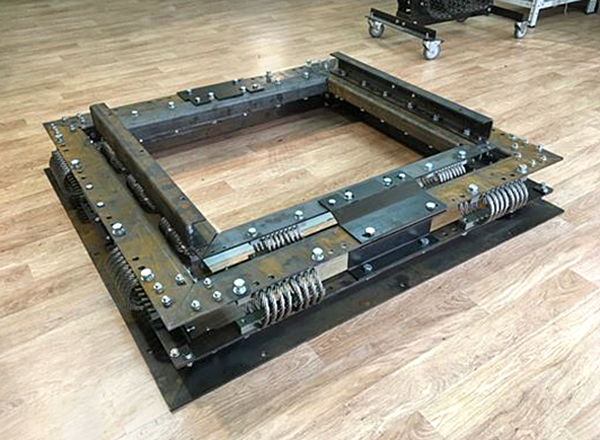

En la foto — una "maqueta" de la plataforma: verificamos el diseño, luego diseñamos y fabricamos una plataforma similar para la misma empresa para una unidad de suministro de energía con un peso de 1.700 kg.Fotos adicionales
