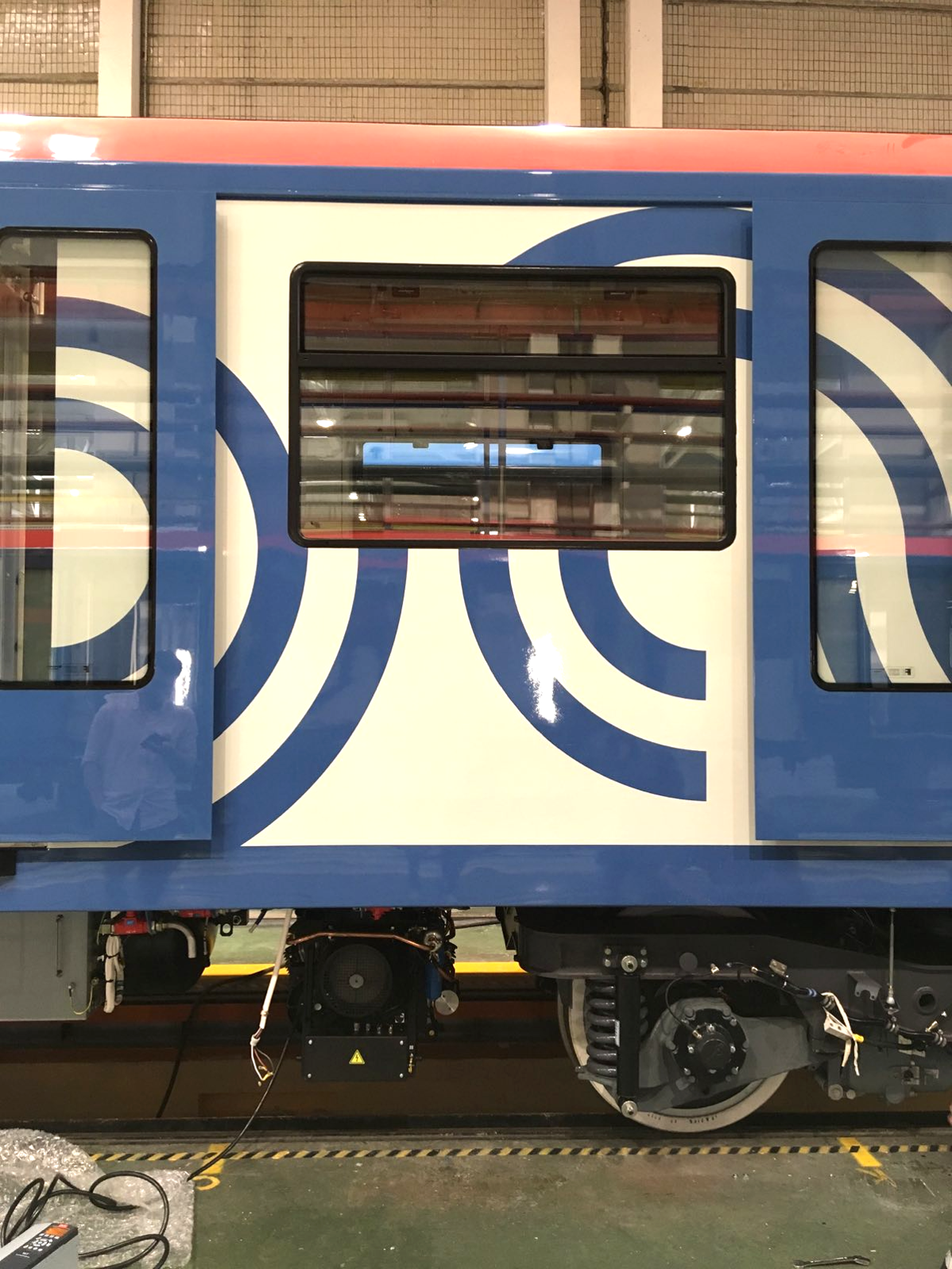

Metro. Aislamiento de Vibraciones del Compresor de Aire del Tren
Cliente y Tarea
Los fabricantes de trenes de metro se acercaron a nosotros con un requisito para un sistema de aislamiento de vibraciones para el compresor de aire. El sistema necesitaba reducir las vibraciones transmitidas al piso del tren de 7 a 10 veces en tres direcciones mutuamente perpendiculares.
Solución

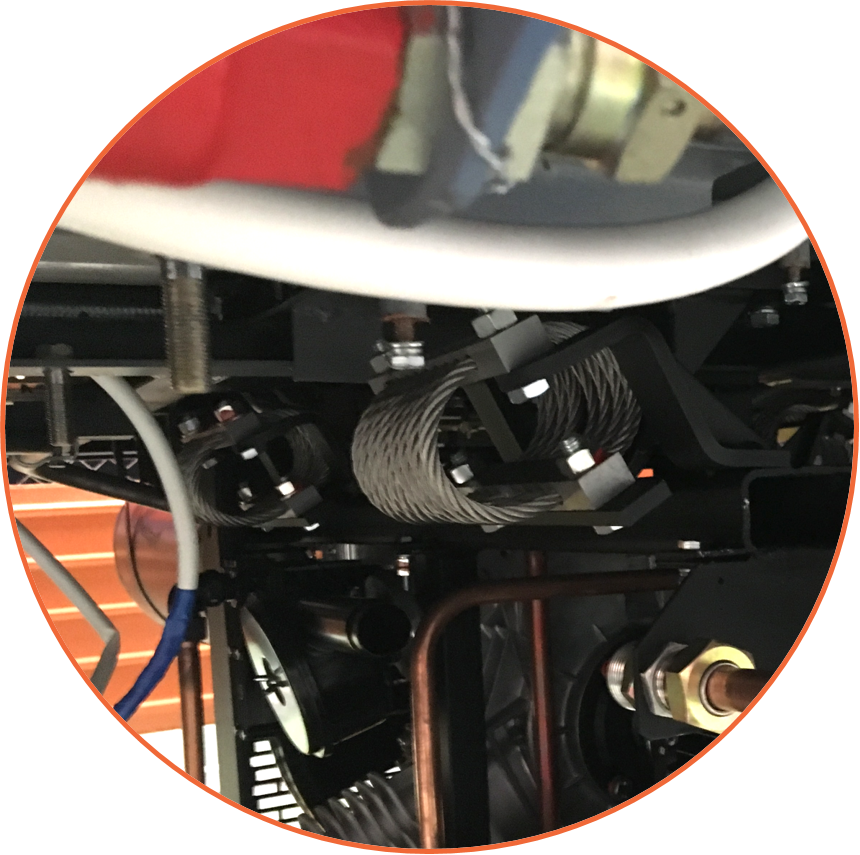

Desarrollamos dicho sistema basado en aisladores de vibración de cable y lo implementamos en operación de prueba. Después de cubrir una distancia de 260,000 km, no se observaron defectos en el sistema. Sin embargo, durante las pruebas, las regulaciones para vibraciones permisibles en el tren se volvieron más estrictas, requiriendo un nuevo nivel de reducción: de 17 a 20 veces.
Resultado
Refinamos el diseño del sistema existente mediante:
- Cambiar el esquema de operación de los aisladores de vibración de tensión a compresión, lo que redujo la frecuencia natural de todo el sistema;
- Orientar los aisladores de vibración en un ángulo respecto al plano vertical para equilibrar la rigidez en direcciones vertical y longitudinal.
Como resultado, el sistema de aislamiento de vibraciones pasó con éxito las pruebas en un tren real sobre la misma distancia de 260,000 km y ha sido puesto en operación.
