Industria de refinación. Soportes elástico-amortiguadores para tuberías.
Cliente y Tarea:
Una de las refinerías de petróleo más grandes de Rusia se acercó a nosotros con la tarea de diseñar y fabricar soportes elástico-amortiguadores para tuberías de proceso. Los soportes debían garantizar que la amplitud de vibración de la tubería se mantuviera dentro de niveles permisibles y compensar los movimientos térmicos.
Condiciones de Operación:
- Cargas de hasta 1.500 kg;
- Desplazamientos térmicos de hasta 15 mm;
- Temperatura de la tubería: 135°C;
- Amplitud de vibración permitida: 0,2 mm.
Solución:

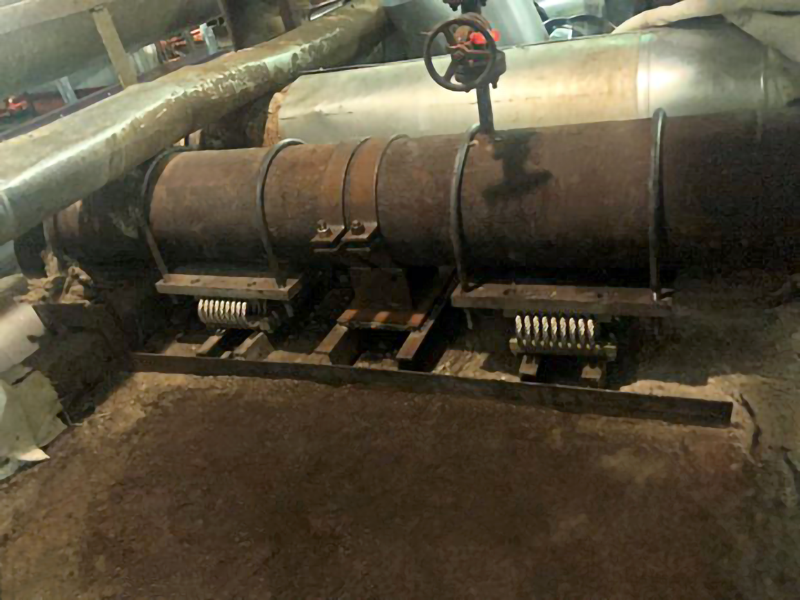

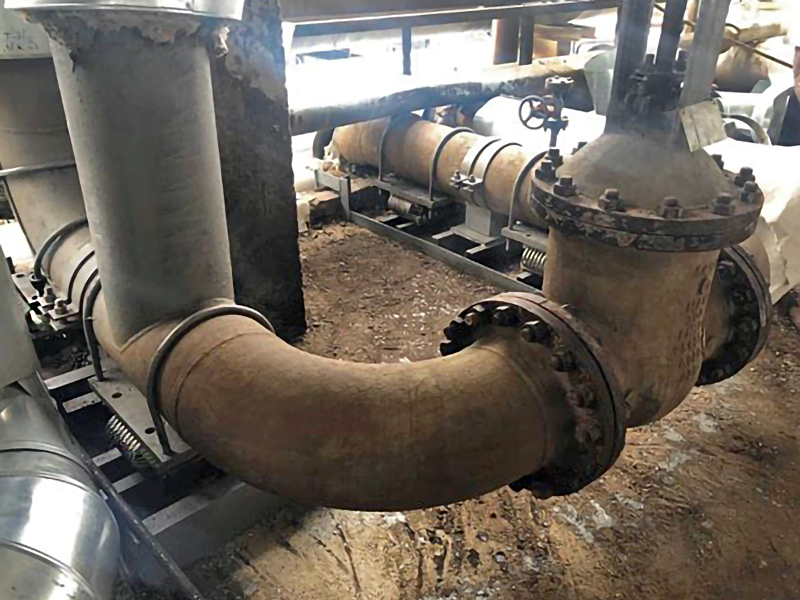

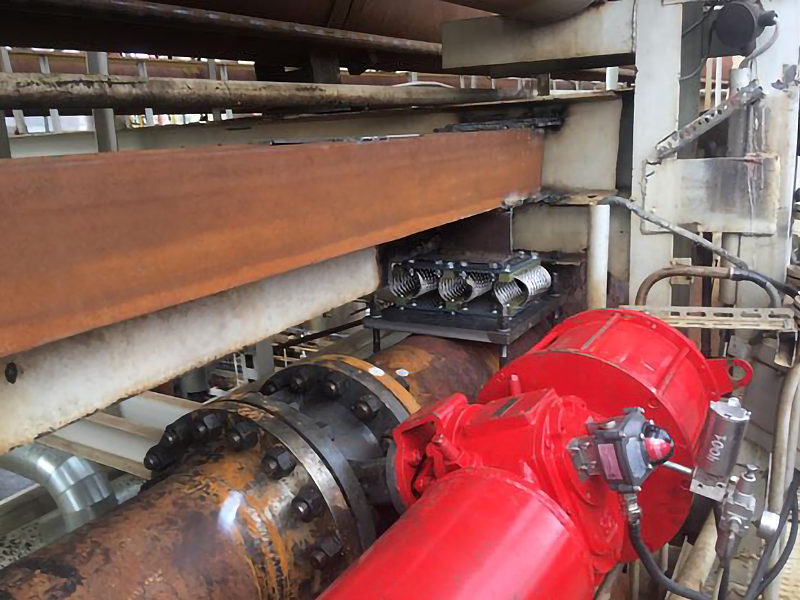

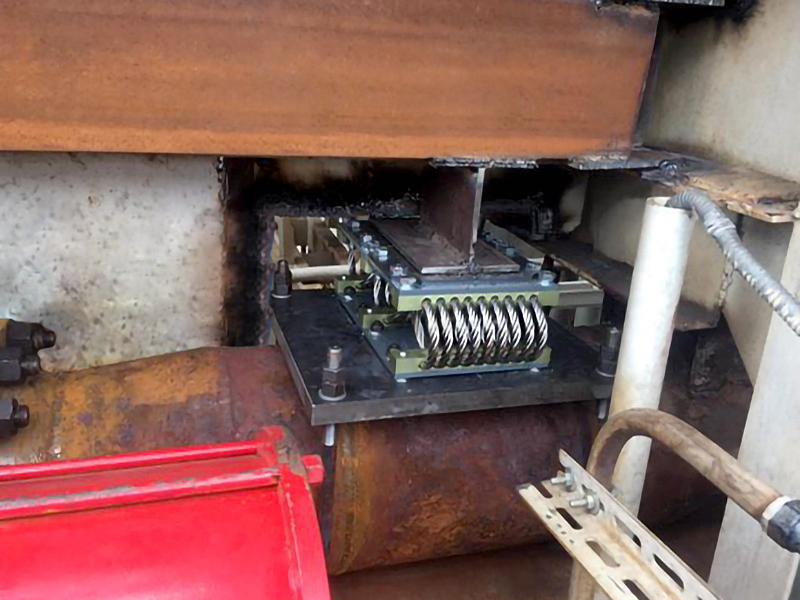

Diseñamos y fabricamos soportes elástico-amortiguadores con la rigidez requerida basados en aisladores de vibración de cable VMT-350.
Resultado:
Las mediciones de vibración en puntos de control después de la instalación mostraron que la amplitud de vibración de las tuberías se mantuvo dentro de los límites permitidos. Una ventaja adicional fue la instalación simplificada, ya que los soportes funcionan igual de efectivos tanto en configuraciones suspendidas como apoyadas.
